Sinais de que é hora de trocar o quadro
- Tampa, disjuntores ou barramento quentes, escurecidos ou com cheiro de queimado.
- Disjuntores desarmando com frequência mesmo após redistribuir os aparelhos.
- Quadro sem DR (proteção contra choque) e sem DPS (proteção contra surtos).
- Fusíveis antigos ou disjuntores de modelos que já não se encontram.
- Sem espaço para novos circuitos de ar-condicionado, chuveiro ou cooktop.
- Emendas e fios soltos dentro do quadro, sem identificação dos circuitos.
Trocar o quadro ou só organizar?
Nem todo quadro antigo precisa ser substituído. Se a caixa está em bom estado e tem espaço, às vezes basta reorganizar, reapertar conexões, trocar disjuntores e incluir DR e DPS.
A troca completa vale quando a caixa é pequena demais, está danificada ou quando a reforma vai criar vários circuitos novos.

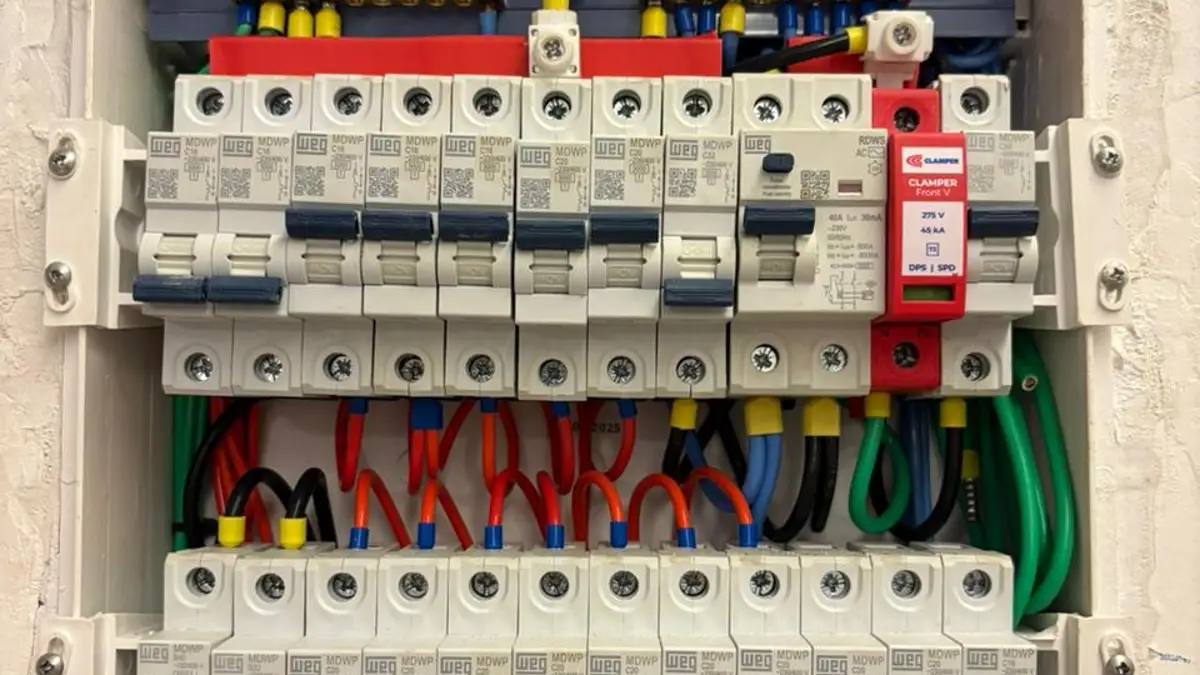

O que um quadro bem feito precisa ter
- Circuitos separados para iluminação, tomadas e cada equipamento de maior potência.
- Disjuntores compatíveis com a bitola de cada cabo.
- DR para proteção contra choque e DPS para surtos.
- Barramentos de neutro e terra organizados e aterramento conferido.
- Identificação clara de cada circuito e espaço livre para crescer.
Esses pontos seguem a ABNT NBR 5410, norma de instalações elétricas de baixa tensão.
Como é a troca do quadro
- Visita: avaliamos o quadro atual, os circuitos e a carga do imóvel.
- Orçamento: explicamos o que será trocado e por quê, antes de começar.
- Execução: com a energia desligada, montamos o quadro novo e refazemos as conexões.
- Testes e identificação: testamos cada circuito e o DR e entregamos tudo etiquetado.
Quadro novo e padrão de entrada
O quadro de distribuição fica dentro do imóvel; o padrão de entrada fica na divisa, com o medidor da distribuidora. Se a carga da casa vai aumentar muito, pode ser preciso adequar os dois: avaliamos o seu caso e orientamos o que precisa ser feito no quadro e no padrão de entrada.
